Operatörü takip eden kol
Takip modunda büyük ve küçük kol algoritmayla yönetilir; tek kişi el kumandasıyla dağıtımı sürer ve geleneksel iş gücünün yüzde 30'u yeter.
- İki dağıtım işçisi tasarruf edilir.
BMR

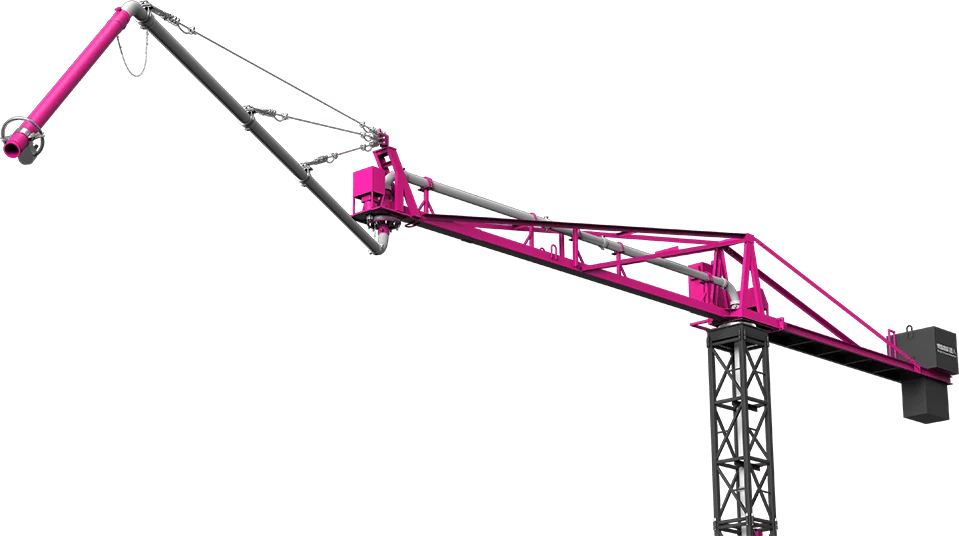

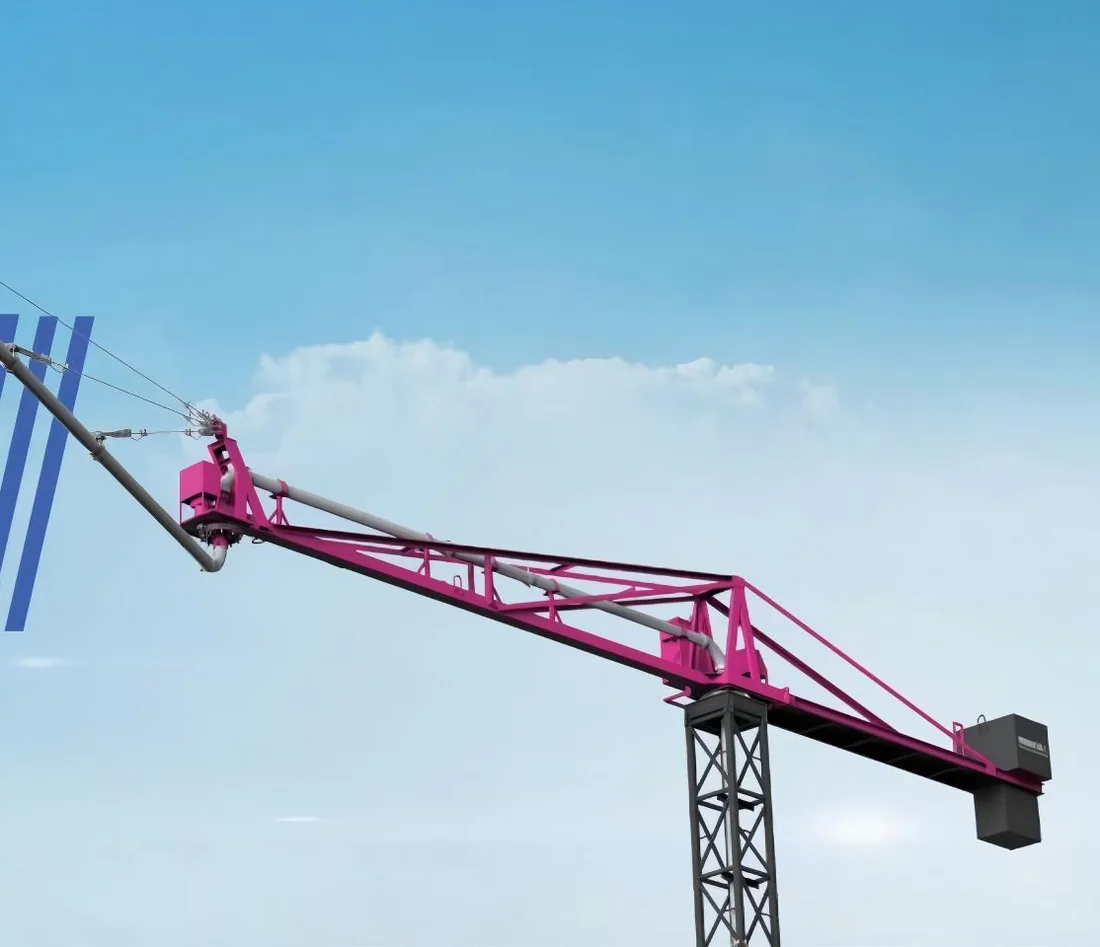

BMR Takipli Beton Dağıtım Bomu 12-20 m
Akıllı Takipli Beton Dağıtım Bomu
BMR Akıllı Takipli Beton Dağıtım Bomu, kat döşemesinde ve bodrumda betonu 12, 15, 18 ya da 20 metre yarıçapta dağıtan, kol hareketlerini algoritmayla yöneten inşaat makinesidir. Takip modunda tek kişilik el kumandasıyla geleneksel iş gücünün yüzde 30'u yeter; otomatik modda önceden tanımlı rotada kendisi dağıtım yapar ve yayma iş yükünü yüzde 13 azaltır. Otomatik, takip, adımlı ve elle olmak üzere dört mod arasında geçiş yapar; 380 V üç fazlı beslemeyle çalışır ve 13,8 m/s rüzgara dayanır.
- Döküm yarıçapı
- 12 / 15 / 18 / 20 m
- HG12 / HG15 / HG18 / HG20
- Toplam ağırlık
- 1,6 / 1,7 / 3,1 / 3,3 t
- Karşı ağırlık hariç
- Rüzgar dayanımı
- 13,8 m/s
- 6 kuvvet rüzgar
Platformlar üretici hattından tedarik edilir: teknik şartname, entegrasyon kapsamı ve SLA birlikte tanımlanır, teslim takvimi buna göre çıkar.
Genel bakış
Takipli Beton Dağıtım Bomu, döşeme betonunun kalıp üzerinde dağıtılmasını mekanize eder ve dağıtım yarıçapına göre dört boyda gelir: 12, 15, 18 ve 20 metre. Karşı ağırlık hariç makine ağırlığı 12 m'de 1,6 t, 15 m'de 1,7 t, 18 m'de 3,1 t, 20 m'de 3,3 t'dir; katlar arası taşımada en küçük ağırlık 12 ve 15 m'de 1,6-1,7 t (2,2 t), 18 m'de 2,2 t, 20 m'de 2,5 t'dir. 12 ve 15 m sürümleri 3,6 × 3,6 ve 4,2 × 4,2 m ayak açıklığıyla döşemeye oturur; 18 ve 20 m sürümleri 1,2 × 1,2 ile 1,5 × 1,5 m arasında bırakılan döşeme boşluğuna ya da 2,1 × 2,1 ile 2,3 × 2,3 m asansör kuyusuna kurulur.
Dört çalışma modu vardır: önceden tanımlı rotada kendi dağıtım yapan otomatik mod, tek kişinin el kumandasıyla yönettiği takip modu, büyük ve küçük kolun uzaktan kumandayla sürüldüğü adımlı mod ve geleneksel elle çekme modu; hangi koşulda olursa olsun dağıtım durmaz. Takip dağıtımı iki dağıtım işçisini, otomatik dağıtım bir tesviye işçisini daha azaltır; otomatik dağıtımın yüksek homojenliği yayma iş yükünü yüzde 13 düşürür ve yüksek hassasiyetli döşemeyle birlikte döşeme maliyeti yaklaşık yüzde 28 azalır. Makine geleneksel işçiler tarafından doğrudan kullanılır; otomatik döşeme dağıtımı için BIM verisi gerekmez. On güvenlik tasarımı dağıtım işleminin güvenliğini artırır; tüm yapı simülasyon ve saha testinden geçmiştir, ana yapı ömrü 3 yılın üzerindedir. Çalışma gerilimi üç fazlı beş telli AC 380 V (±40 V), azami rüzgar dayanımı 13,8 m/s (6 kuvvet) düzeyindedir. Referanslar: Shenzhen Yarı İletken ve İleri İmalat Sanayi Parkı'nda (278.000 m², China Construction Third Engineering Bureau) takipli bom ile 2,5 m tesviye robotu eşzamanlı çalıştı, tek operatör dağıtımı yönetti ve iş gücü 4 kişi (yüzde 40) azaldı; Guangzhou'daki CanSino Klinik Araştırma Asya-Pasifik Merkezi'nde (47.988 m²) aynı set iş gücünü yüzde 40 düşürdü; Foshan Fengtong Garden, Çin Konut ve Kentsel-Kırsal Kalkınma Bakanlığı'nın ilk akıllı inşaat pilot projelerinden biri olarak 20'den fazla inşaat robotuyla inşa edildi.
Kullanım alanları
- İnşaat sahası
Öne çıkan özellikler
Otomatik dağıtım, yüzde 13 az yayma
Otomatik modda bom önceden tanımlı rotada kendisi dağıtım yapar; yüksek homojenlik yayma iş yükünü yüzde 13 azaltır ve bir tesviye işçisini daha serbest bırakır.
- BIM verisi gerekmez.
Dört mod, kesintisiz dağıtım
Otomatik, takip, adımlı ve elle modlar arasında geçiş yapılır; enerji, personel ya da saha koşulu değişse de dağıtım durmaz.
- Makine geleneksel işçiler tarafından doğrudan kullanılır.
On güvenlik tasarımı, üç kat ömür
On güvenlik tasarımı dağıtım işleminin güvenliğini artırır; tüm yapı simülasyon ve saha testinden geçmiştir, ana yapı ömrü 3 yılın üzerindedir.
- 13,8 m/s rüzgarda çalışır.
Teknik özellikler
Genel yapı
| Malzeme | Simülasyon ve saha testinden geçmiş çelik yapı |
|---|---|
| Üretici notu | Dört çalışma modu: otomatik (önceden tanımlı rotada otomatik döküm), takipli (tek kişilik joystick kullanımı), uzaktan kumanda (bom ve kol uzaktan) ve manuel (geleneksel elle çekme). |
Boyut ve ağırlık
| Boyutlar (ayakta) | Ayak açıklığı 3,6 × 3,6 m (12 m) / 4,2 × 4,2 m (15 m); döşeme boşluğu 1,2 × 1,2 ile 1,5 × 1,5 m veya asansör kuyusu 2,1 × 2,1 ile 2,3 × 2,3 m (18 ve 20 m) |
|---|---|
| Ağırlık | 1600 / 1700 / 3100 / 3300 kg (12 / 15 / 18 / 20 m, karşı ağırlık hariç) |
Hareket ve performans
| Çalışma kapasitesi | Azami dağıtım yarıçapı 12 / 15 / 18 / 20 m; katlar arası taşımada en küçük ağırlık 1,6-1,7 t (2,2 t) / 2,2 t / 2,5 t; azami rüzgar 13,8 m/s (6 kuvvet) |
|---|
Güç ve çalışma süresi
| Batarya | Üç fazlı beş telli AC 380 V (±40 V) şebeke beslemesi |
|---|
Sensörler ve bağlantılar
| Sensörler | Kol konumu ve rota algılama; on güvenlik tasarımı |
|---|---|
| Arayüzler | El kumandası ve uzaktan kumanda; geleneksel işçi tarafından doğrudan kullanım |
Yazılım ve geliştirme
| İşlemci | Büyük ve küçük kolu algoritmayla yöneten takip kontrolü; önceden tanımlı rotada otomatik dağıtım |
|---|---|
| Yazılım özellikleri | Dört mod: otomatik (önceden tanımlı rota), takip (tek kişi el kumandası), adımlı (uzaktan kumanda), elle; BIM gerektirmeyen otomatik döşeme dağıtımı |
Sıkça sorulan sorular
Hangi yarıçap seçilmeli?
Kat planının en uzak köşesine göre 12, 15, 18 ya da 20 m seçilir. HG12 ve HG15 3,6 × 3,6 ve 4,2 × 4,2 m ayak açıklığıyla döşemeye oturur ve 1,6-1,7 t ağırlıkla katlar arasında kolay taşınır; HG18 ve HG20 döşeme boşluğuna ya da asansör kuyusuna kurulur.
Otomatik mod için BIM gerekir mi?
Hayır. Otomatik döşeme dağıtımı önceden tanımlı rotada çalışır ve BIM verisi gerektirmez; makine geleneksel işçiler tarafından doğrudan kullanılır. Takip modunda tek kişi el kumandasını taşır, kol onu izler.
Elektrik altyapısı ne olmalı?
Üç fazlı beş telli AC 380 V (±40 V) besleme gerekir; şantiye panosundan hat çekilir. Azami rüzgar dayanımı 13,8 m/s'dir.
Tesviye robotuyla birlikte kullanılır mı?
Evet. Shenzhen yarı iletken parkında takipli bom ile 2,5 m Beton Tesviye Robotu eşzamanlı çalıştı ve tek operatör dağıtımı yönetti; homojen dağıtım tesviye iş yükünü yüzde 13 azaltır. Arkasından 80SZ Perdahlama Robotu yüzeyi bitirir.
Türkiye'de nasıl temin edilir?
BMR Takipli Beton Dağıtım Bomu tedarik edilir: şantiye programı, kat alanı, beton ya da kaplama sistemi ve saha erişimi keşifte netleşir; ithalat, devreye alma ve operatör eğitimi teslimatın parçasıdır. Teklif için proje tipini, toplam metrekareyi ve iş takvimini iletin.
